eVtran SLC簡測+IS903量產工具MP Tool (可開卡、救援、加密分區、模擬成CD-ROM)




原廠：

 已知：
  • Toggle的芯片不需要勾選SUPPORT DDR ，Toggle DDR的Flash會自動開。ONFI的芯片若有支持DDR的要勾選 。
    Toggle 晶片（比如三星、東芝+903），勾選 DDR 嚴重影響數據存儲的正確性！不勾選不影響速度。
  • TH58TAG會量產變成TH58TVG(需更改文本)
  • 單貼6S會識別為雙通道\2CE，雙貼7S會識別為雙通道\4CE
  • TVG比TAG的速度低是肯定的
    TVG是數據中心，VCCQ=3.3V，內部調參數使得壽命在10W+pe
    TAG是企業和高端客戶級，VCCQ=1.8~3.3V 沒有調參數，速度快，壽命10Wpe左右。
開啟程式
按 F6、F7、F8、F9，開啟隱藏功能。

量產前最好先點選 Erase All，否則常有不明異常，韌體版本請個別嘗試。
已經量產過，僅因某些原因造成錯誤，按F6 開啟Erase Good（抹除）功能選項。
點選Config==Edit

密碼：IS0024
可在Setting中更改


1：Erase
按F9可開啟隱藏選項

2：Flash
選取對應的FLASH晶片型號，且設定細節

 3：LED

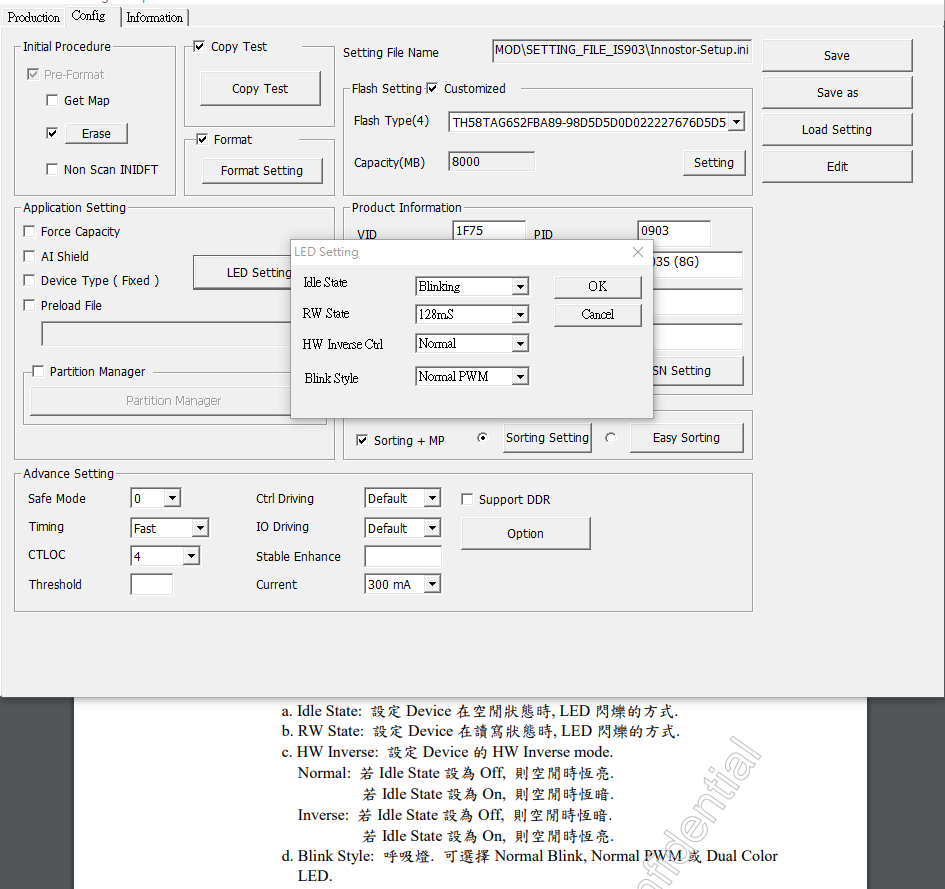

設定LED(後期版本有呼吸燈PWM)

 4：Sort
設定篩選塊塊(ECC 數字越小越嚴格，越易測試有壞塊 SLC(1~5)﹤MLC(4~10)﹤TLC(8~15)
銀燦主控的U盤量產怎麼調整ECC大小，多大合適

閃存閃存驅動器時ECC（錯誤糾正代碼）設置
https://www.usbdev.ru/articles/ecc-config/

掌握ECC/壞區塊管理眉角 NAND Flash嵌入式應用效能增
https://read01.com/KB84g.html#.XD4VW1wkuCo

ECC 設定：
選擇區塊掃描時的 ECC 設定值，掃描時若 bits error ( 錯誤位) 超過 ECC 設定值，則會判定會壞塊。
ECC 設定值愈小，開卡容量可能較低，但質量及對比良率會較高。
反之若設定值愈大，則開卡容量可能較高，但因此質量及對比良率則會較差。

SORT(INI-DFT)、IDBT相反。

 5：Option
有防寫開關隨身碟
http://bbs.mydigit.cn/read.php?tid=2164711&ds=1#tpc
補充：

  • 載入 Driver 功能：
    1. 在 Setting.set 的[Option]中設定 ISDriver=1, 則開啟量產程式時會自動載入 Driver, 關閉量產程式會自動移除 Driver.
    2. 在 Setting.set 的[Option]中設定 ISDriver=0, 則開啟量產程式時不會載入 Driver.
    注意事項:
    1. 欲載入 Driver, 請開啟量產程式後再置入裝置.
    2. 欲卸載 Driver, 請先拔除裝置再關閉量產程式.

    開卡過的 Device, 若欲重新插拔認裝置, 請務必在量產程式關閉的情形下, 否則, 可能認不到裝置; 屆時請關閉量產程式, 再重新插拔 Device, 即可認到裝置.
  • 編輯 SETTING.SET：
    量產工具1xx版本以上，有保留容量，修改SETTING.SET中[903_Option]下OrigRatio=    93
  • 在[option]中，加入ENBFIXED=1，在設置中就會出現Device Type(Fix)。
    用量產工具改掉讓隨身碟在電腦上顯示成本地磁碟而不是隨身碟，雖然顯示成本地磁碟但是設備不具備SMART還是隨身碟。
    量產成為本地磁碟後需要用硬碟分割工具分區後，AI Partition才能找到設備。

    銀燦IS916量產HDD方法
    1、根目錄的SETTING.SET文件用記事本打開， [Option]下面加入ENBFIXED=1（量產工具就會多一次磁盤選項Device Type（Fixed））
    2、setting_file目錄下的Innostor-Setup.ini [Setting]下面的FixedRemoval=0改成FixedRemoval=1，這步不是必須的主要就是勾選Device Type（Fixed）的作用。
  • Timing 改fast，插hub的識別有改善，速度基本沒變化。
    CTLOC 改4超頻，讀寫會增強，4K能達到0.1Mb/s，但還是不強。
    U1/U2減少待機發熱。
    電壓改500 (NO~註：8733只有300ma)
  • PNIndex_903_V4.08.00.24_O.ini

    於[Toshiba]項目最後(本例129)，添加
    130=TH58TAG6S2FBA89-98D5D5D0D022227676D5D5-4
    131=TH58TAG7S2FBA89-98D7D7D1D122227A7AD5D5-4
    132=TH58TVG6S2FBA89-98D5D5D0D022227676D5D5-4
    133=TH58TVG7S2FBA89-98D7D7D1D122227A7AD5D5-4
    134=TH58TAG6S2FBA89-98D5D0227A55-4
    135=TH58TAG7S2FBA89-98D7D1227A55-4
    136=TH58TAG6S2FBA89-98D5D0227AD50A-4
    137=TH58TAG7S2FBA89-98D7D1227AD50A-4
  • 903_FlashDatabase_V4.08.00.24_O.ini
    Feature=32S16G_4S2F 應該是製程
    MLC=0 表示SLC、1表示MLC、2表示TLC
    Planes PageSize Blocks Die 是Flash內部結構可以查手冊
    6S2F 4CE 4DIE
    7S2F 4CE 8DIE
    每1CE配XDIE，所以DIE=X
    6S的1CE=1Die
    7S的1CE=2Die

    將PJM項第四位數字由0改成1 ，不然無法量產，只能識別FLASH ID，​​不能識別型號，會提示 This Flash not Support
    1,1,1,1,1


    //~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
    [TH58TAG6S2FBA89-98D5D5D0D022227676D5D5]

    Vendor=Toshiba
    FlashID=98D5D5D0D022227676D5D5
    Feature=32S08G_4S2F
    MLC=0
    Planes=2
    PageSize=8192
    Blocks=4148
    Die=1
    Pagesperblock=64
    Sparesize=576
    ColumnAddrCycles=2
    RowAddrCycles=3
    CacheSupport=1
    CopyBackSupport=1
    MultiPlane=1
    deviceReadyStatusBit=6
    cmdPassFailStatusBit=0
    Interface=1
    TimingSet=3F9
    SetTiming=0
    GPT=0
    INT=3,0,2,1028,3,206,0,1,1,2,0,2,0
    PJM=1,1,1,1,1


    //~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
    [TH58TAG7S2FBA89-98D7D7D1D122227A7AD5D5]

    Vendor=Toshiba
    FlashID=98D7D7D1D122227A7AD5D5
    Feature=32S16G_4S2F
    MLC=0
    Planes=2
    PageSize=8192
    Blocks=4148
    Die=2
    Pagesperblock=64
    Sparesize=576
    ColumnAddrCycles=2
    RowAddrCycles=3
    CacheSupport=1
    CopyBackSupport=1
    MultiPlane=1
    deviceReadyStatusBit=6
    cmdPassFailStatusBit=0
    Interface=1
    TimingSet=3F9
    SetTiming=0
    GPT=0
    INT=3,0,2,1028,3,206,0,1,1,2,0,2,0
    PJM=1,1,1,1,1


    //~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
    [TH58TVG6S2FBA89-98D5D5D0D022227676D5D5]

    Vendor=Toshiba
    FlashID=98D5D5D0D022227676D5D5
    Feature=32S08G_4S2F
    MLC=0
    Planes=2
    PageSize=8192
    Blocks=4148
    Die=1
    Pagesperblock=64
    Sparesize=576
    ColumnAddrCycles=2
    RowAddrCycles=3
    CacheSupport=1
    CopyBackSupport=1
    MultiPlane=1
    deviceReadyStatusBit=6
    cmdPassFailStatusBit=0
    Interface=1
    TimingSet=3F9
    SetTiming=0
    GPT=0
    INT=3,0,2,1028,3,206,0,1,1,2,0,2,0
    PJM=1,1,1,1,1


    //~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
    [TH58TVG7S2FBA89-98D7D7D1D122227A7AD5D5]

    Vendor=Toshiba
    FlashID=98D7D7D1D122227A7AD5D5
    Feature=32S16G_4S2F
    MLC=0
    Planes=2
    PageSize=8192
    Blocks=4148
    Die=2
    Pagesperblock=64
    Sparesize=576
    ColumnAddrCycles=2
    RowAddrCycles=3
    CacheSupport=1
    CopyBackSupport=1
    MultiPlane=1
    deviceReadyStatusBit=6
    cmdPassFailStatusBit=0
    Interface=1
    TimingSet=3F9
    SetTiming=0
    GPT=0
    INT=3,0,2,1028,3,206,0,1,1,2,0,2,0
    PJM=1,1,1,1,1


    //~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
    [TH58TAG6S2FBA89-98D7D1227A55]

    Vendor=Toshiba
    FlashID=98D7D1227A55
    Feature=32S08G_4S2F
    MLC=0
    Planes=2
    PageSize=8192
    Blocks=4148
    Die=1
    Pagesperblock=64
    Sparesize=576
    ColumnAddrCycles=2
    RowAddrCycles=3
    CacheSupport=1
    CopyBackSupport=1
    MultiPlane=1
    deviceReadyStatusBit=6
    cmdPassFailStatusBit=0
    Interface=1
    TimingSet=3F9
    SetTiming=0
    GPT=0
    INT=3,0,2,1028,3,206,0,1,1,2,0,2,0
    PJM=1,1,1,1,1


    //~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
    [TH58TAG7S2FBA89-98D7D1227A55]

    Vendor=Toshiba
    FlashID=98D7D1227A55
    Feature=32S16G_4S2F
    MLC=0
    Planes=2
    PageSize=8192
    Blocks=4148
    Die=2
    Pagesperblock=64
    Sparesize=576
    ColumnAddrCycles=2
    RowAddrCycles=3
    CacheSupport=1
    CopyBackSupport=1
    MultiPlane=1
    deviceReadyStatusBit=6
    cmdPassFailStatusBit=0
    Interface=1
    TimingSet=3F9
    SetTiming=0
    GPT=0
    INT=3,0,2,1028,3,206,0,1,1,2,0,2,0
    PJM=1,1,1,1,1


    //~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
    [TH58TVG6S2FBA89-98D7D1227AD50A]

    Vendor=Toshiba
    FlashID=98D7D1227AD50A
    Feature=32S08G_4S2F
    MLC=0
    Planes=2
    PageSize=8192
    Blocks=4148
    Die=1
    Pagesperblock=64
    Sparesize=576
    ColumnAddrCycles=2
    RowAddrCycles=3
    CacheSupport=1
    CopyBackSupport=1
    MultiPlane=1
    deviceReadyStatusBit=6
    cmdPassFailStatusBit=0
    Interface=1
    TimingSet=3F9
    SetTiming=0
    GPT=0
    INT=3,0,2,1028,3,206,0,1,1,2,0,2,0
    PJM=1,1,1,1,1


    //~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
    [TH58TVG7S2FBA89-98D7D1227AD50A]

    Vendor=Toshiba
    FlashID=98D7D1227AD50A
    Feature=32S16G_4S2F
    MLC=0
    Planes=2
    PageSize=8192
    Blocks=4148
    Die=2
    Pagesperblock=64
    Sparesize=576
    ColumnAddrCycles=2
    RowAddrCycles=3
    CacheSupport=1
    CopyBackSupport=1
    MultiPlane=1
    deviceReadyStatusBit=6
    cmdPassFailStatusBit=0
    Interface=1
    TimingSet=3F9
    SetTiming=0
    GPT=0
    INT=3,0,2,1028,3,206,0,1,1,2,0,2,0
    PJM=1,1,1,1,1
